P. 30

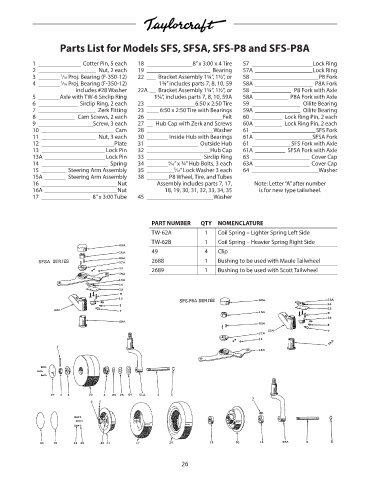

Parts List for Models SFS, SFSA, SFS-P8 and SFS-P8A
1 �������������� Cotter Pin, 5 each 18 ���������������8” x 3:00 x 4 Tire 57 ��������������������Lock Ring
2 ������������������� Nut, 2 each 19 ��������������������� Bearing 57A �������������������Lock Ring
3 ������� ⁄16 Proj. Bearing (F-350-12) 22 ��� Bracket Assembly 1¼”, 1½”, or 58 ����������������������P8 Fork
1
4 ������� ⁄16 Proj. Bearing (F-350-12) 1¾” includes parts 7, 8, 10, 59 58A ������������������� P8A Fork
1
includes #28 Washer 22A �� Bracket Assembly 1¼”, 1½”, or 58 ������������� P8 Fork with Axle
5 �������Axle with TW-6 Sirclip Ring 1¾”, includes parts 7, 8, 10, 59A 58A ����������� P8A Fork with Axle
6 ������������� Sirclip Ring, 2 each 23 ����������������6:50 x 2:50 Tire 59 ���������������� Oilite Bearing
7 ������������������� Zerk Fitting 23 ����6:50 x 2:50 Tire with Bearings 59A ��������������� Oilite Bearing
8 ������������ Cam Screws, 2 each 26 �������������������������Felt 60 ���������� Lock Ring Pin, 2 each
9 ������������������Screw, 3 each 27 �� Hub Cap with Zerk and Screws 60A ��������� Lock Ring Pin, 2 each
10 ������������������������ Cam 28 ����������������������Washer 61 ���������������������SFS Fork
11 ������������������ Nut, 3 each 30 ������� Inside Hub with Bearings 61A �������������������SFSA Fork
12 ������������������������Plate 31 ����������������� Outside Hub 61 �������������SFS Fork with Axle
13 ��������������������� Lock Pin 32 ���������������������Hub Cap 61A ���������� SFSA Fork with Axle
13A �������������������� Lock Pin 33 ������������������ Sirclip Ring 63 ������������������� Cover Cap
14 ���������������������� Spring 34 ������� ⁄16” x ¾” Hub Bolts, 3 each 63A ������������������ Cover Cap
4
15 �������� Steering Arm Assembly 35 ��������� ⁄16” Lock Washer 3 each 64 ����������������������Washer
5
15A ������� Steering Arm Assembly 38 ������� P8 Wheel, Tire, and Tubes
16 �������������������������Nut Assembly includes parts 7, 17, Note: Letter “A” after number
16A ������������������������Nut 18, 19, 30, 31, 32, 33, 34, 35 is for new type tailwheel.
17 ���������������� 8’’ x 3:00 Tube 45 ����������������������Washer
PART NUMBER QTY NOMENCLATURE PRICE
TW-62A 1 Coil Spring – Lighter Spring Left Side NM!
TW-62B 1 Coil Spring – Heavier Spring Right Side NM!
49 4 Clip NM!
2688 1 Bushing to be used with Maule Tailwheel NM!
2689 1 Bushing to be used with Scott Tailwheel NM!
26
