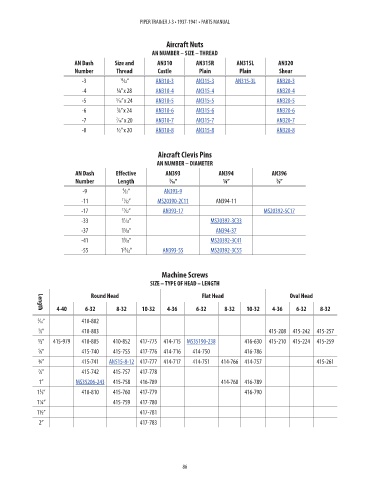

Page 94 - 1937-41 Piper J-3 Trainer Parts Catalog

PIPER TRAINER J-3 • 1937-1941 • PARTS MANUAL

Aircraft Nuts
AN NUMBER – SIZE – THREAD
AN Dash Size and AN310 AN315R AN315L AN320
Number Thread Castle Plain Plain Shear
-3 10 ⁄32” AN310-3 AN315-3 AN315-3L AN320-3
-4 ¼” x 28 AN310-4 AN315-4 AN320-4
-5 5 ⁄16” x 24 AN310-5 AN315-5 AN320-5
-6 3 ⁄8” x 24 AN310-6 AN315-6 AN320-6
-7 7 ⁄16” x 20 AN310-7 AN315-7 AN320-7
-8 ½” x 20 AN310-8 AN315-8 AN320-8

Aircraft Clevis Pins
AN NUMBER – DIAMETER
AN Dash Effective AN393 AN394 AN396
Number Length 3 ⁄16” ¼” 3 ⁄8”

-9 9 ⁄32” AN393-9
-11 11 ⁄32” MS20390-2C11 AN394-11
-17 17 ⁄32” AN393-17 MS20392-5C17
-33 1 ⁄32” MS20392-3C33
1
5
-37 1 ⁄32” AN394-37
-41 1 ⁄32” MS20392-3C41
9
-55 1 ⁄32” AN393-55 MS20392-3C55
23

Machine Screws
SIZE – TYPE OF HEAD – LENGTH
Round Head Flat Head Oval Head

4-40 6-32 8-32 10-32 4-36 6-32 8-32 10-32 4-36 6-32 8-32
Length
5 ⁄16” 410-802
3 ⁄8” 410-803 415-208 415-242 415-257
½” 415-979 410-805 410-852 417-775 414-715 MS35190-238 416-630 415-210 415-224 415-259
5 ⁄8” 415-740 415-755 417-776 414-716 414-750 416-786
¾” 415-741 AN515-8-12 417-777 414-717 414-751 414-766 414-757 415-261
7 ⁄8” 415-742 415-757 417-778
1” MS35206-243 415-758 416-789 414-768 416-789
1 ⁄8” 410-810 415-760 417-779 416-790
1
1¼” 415-759 417-780
1½” 417-781
2” 417-783

86
