1-2453 BUSHING AN3-5A BOLT
AN3-6 BOLT MS21044N3 NUT
AN310-3 NUT AN520-10-14 BOLT
MS21044N3 NUT
1-2306 LINK

2-795
SUPPORT
1-2361 CLAMP
1-2362 PLATE
AN3-4 BOLT
NAS1149F0332P WASHER
AN310-3 NUT

2-796 BEAM
1-2358-3 CABLE

1-2578-3 HOUSING

1-2277 SECTOR AN3-7 BOLT
AN310-3 NUT
AN3-12 BOLT
AN310-3 NUT
AN520-416-10 SCREW
MS21044N4 NUT

1-2325 LEVER

2-797 LEVER
1-2519 SPRING

TAPE TO FRAME
AN520-416-10 SCREW
MS21044N4 NUT

AN4-7 BOLT
AN310-4 NUT
U1-769 SPRING (REF.)

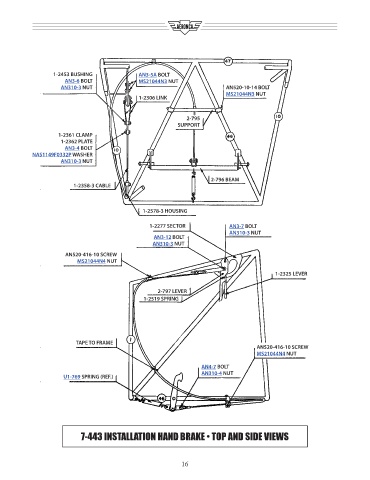

7-443 INSTALLATION HAND BRAKE • TOP AND SIDE VIEWS

16
